台灣德鴻視覺有限公司 - 平行背光源ASP

平行背光源ASP

平行背光源ASP

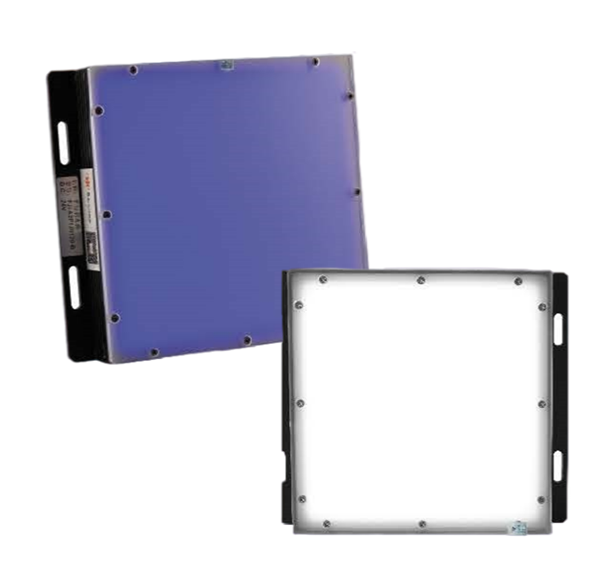

平行背光源ASP系列,在保留S系列背光源所有優點的情況下,增加了特殊設計的平行膜,能夠使背光發出平行的光,特別適合高精度測量的場合。

產品規格及應用

波長及色溫	紅色R	620nm--630nm	工作環境	溫度濕度	-10度--60度
	白色W	6500K			20--85%(無霧化)
	藍色B	465--470nm	工作環境	控制器	模擬控制器, 頻閃控制器
	綠色G	525nm--530nm			數字控制器
	紅外IR	850nm/940nm	應用範圍	金屬圓柱輪廓度檢測玻璃瓶直徑檢測螺釘牙輪廓檢測
	紫外UV	365nm/395nm
品質保證	一年亮度等級保證,兩年產品質量保證;

案例 CASE Application

金屬拉鍊輪廓檢測

使用光源:DHK-ASP120120-IR
此光為紅外波長光,光比較平行,
穿透布料層能很好的體現出輪廓對比。

小鑽頭輪廓檢測

使用光源:DHK-ASP4080-W
鑽頭為圓柱型,容易有虛邊,使用
平行光可以大大改善。

五金零件輪廓測量

使用光源:DHK-ASP5050-W
採用平行背光源,可清晰突出零件的輪廓,
減少虛邊,實現高精度測量

DHK-ASP3030

DHK-ASP3030

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 1.8
功率 W/B/G 2.3
發光面 30*30

DHK-ASP5050

DHK-ASP5050

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 2.1
功率 W/B/G 2.7
發光面 50*50

DHK-ASP7070

DHK-ASP7070

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 3.6
功率 W/B/G 6.2
發光面 70*70

DHK-ASP8080

DHK-ASP8080

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 4.6
功率 W/B/G 8.0
發光面 80*80

DHK-ASP100100

DHK-ASP100100

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 7.9
功率 W/B/G 12.5
發光面 100*100

DHK-ASP120120

DHK-ASP120120

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 8.5
功率 W/B/G 14.6
發光面 120*120

DHK-ASP130130

DHK-ASP130130

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 10.3
功率 W/B/G 16.0
發光面 130*130

DHK-ASP150150

DHK-ASP150150

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 12.6
功率 W/B/G 18.5
發光面 150*150

DHK-ASP160100

DHK-ASP160100

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 10.9
功率 W/B/G 16.8
發光面 160*100

DHK-ASP180180

DHK-ASP180180

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 15.5
功率 W/B/G 24.2
發光面 180*180

DHK-ASP200120

DHK-ASP200120

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 19.5
功率 W/B/G 26.2
發光面 200*120

DHK-ASP200160

DHK-ASP200160

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 23.5
功率 W/B/G 28.1
發光面 200*160

DHK-ASP200200

DHK-ASP200200

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 26.1
功率 W/B/G 31.5
發光面 200*200

DHK-ASP240120

DHK-ASP240120

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 26.2
功率 W/B/G 31.6
發光面 240*120

DHK-ASP250250

DHK-ASP250250

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 37.3
功率 W/B/G 43.6
發光面 250*250

DHK-ASP300300

DHK-ASP300300

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 43.8
功率 W/B/G 55.6
發光面 300*300
